Условие задачи

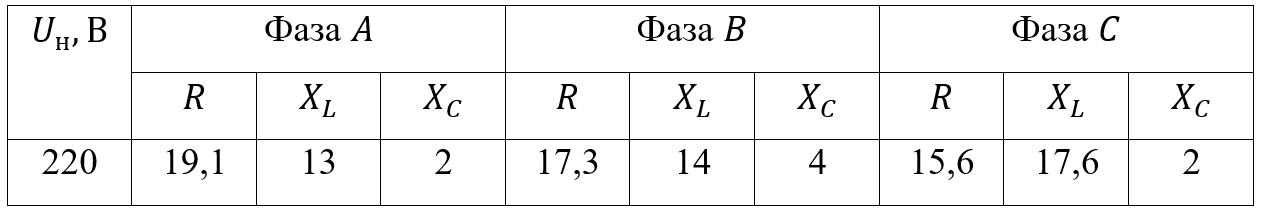

В трехфазную сеть с линейным напряжением 380 В включен трехфазный приемник. Номинальное напряжение, на которое рассчитан приемник, активные и реактивные сопротивления каждой его фазы приведены в таблице.
Определить способ соединения фаз приемника (Y0 или ∆), вычертить его электрическую схему при выбранном способе соединения, методом комплексных величин рассчитать фазные и линейные токи, ток в нейтральном проводе (при соединении «звездой»), активную, реактивную и полную мощности приемника и построить в масштабе векторную диаграмму напряжений и токов.
Ответ

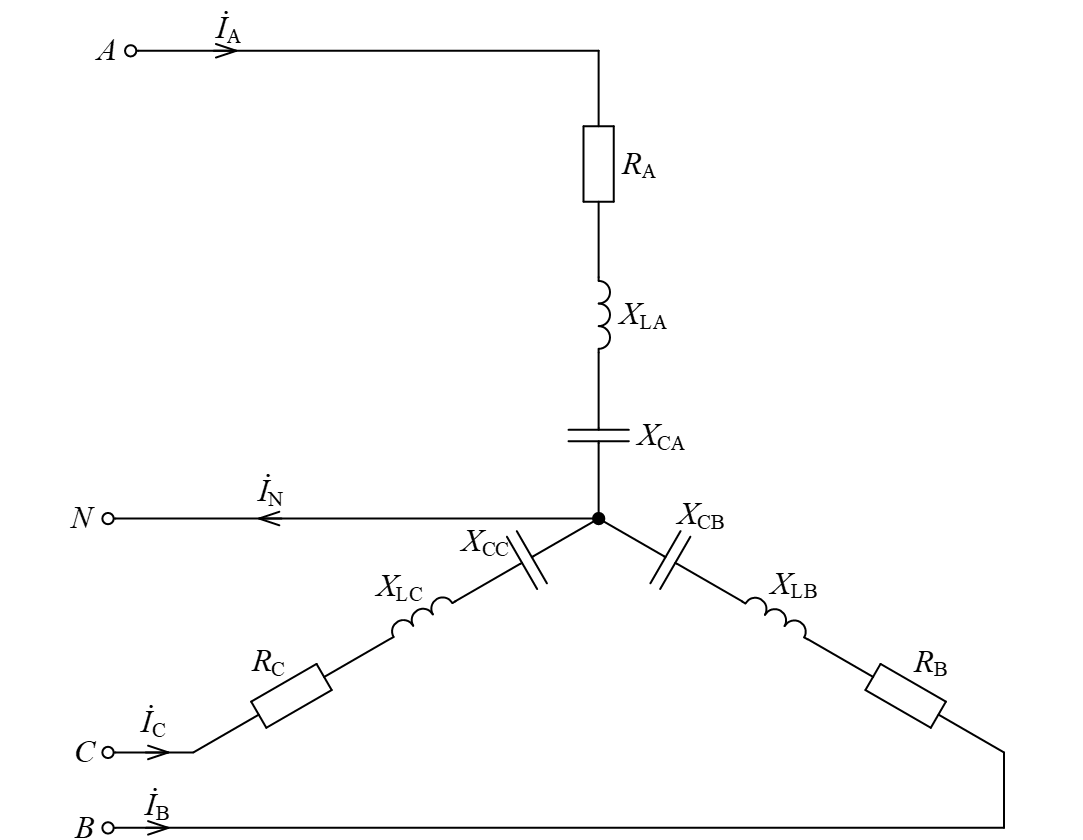

Линейное напряжение Uл=300 В, фазное Uн=220 В. Следовательно, фазы приемника соединены по схеме Y0. Вычерчиваем электрическую схему:
При наличии нейтрального провода фазные напряжения приёмника равны фазным напряжениям генератора и в показательной комплексной форме с учетом нулевой начальной фазы напряжения A фазы генератора имеют вид:
