Условие задачи

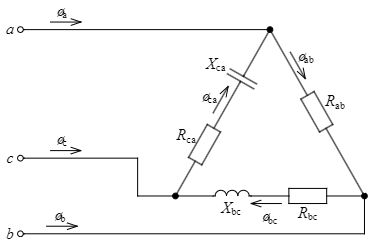

В трехфазную сеть с линейным напряжением Uл включен несимметричный приемник электрической энергии, схема которого изображена на рисунке.
По заданным параметрам и линейному напряжению определить фазные и линейные токи, ток в нейтральном проводе (для четырехпроводной схемы), активную мощность трехфазного приемника; построить векторную диаграмму токов и напряжений.
Ответ
Дано: Uл = 220 В; Rab= 8 Ом; Rbc = 4 Ом; Rca = 8 Ом; Хbc = 6 Ом; Хca = 10 Ом.
Uл = Uф = 220 В.
Записываем комплексные фазные (линейные) напряжения:
Записываем комплексные сопротивления фаз:
