Условие:
В трехфазную сеть с напряжением U включены три одинаковых приемника энергии. Сопротивления приемника равны R и XL или ХС (таблица 3).
Определить:
1) Фазные и линейные токи.
2) Определить коэффициент мощности, активные и реактивные мощности всей цепи и каждой фазы отдельно.
3) Построить топографические диаграммы.
Задачу решить для случаев, когда приемники энергии соединены звездой (рисунок 8, а), а затем треугольником (рисунок 8, б). Сравнить полученные результаты.

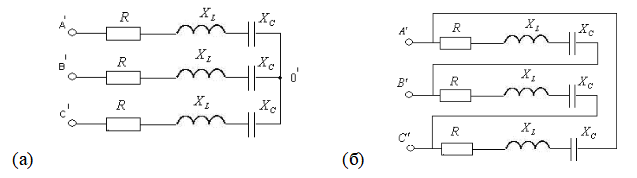

Рисунок 8

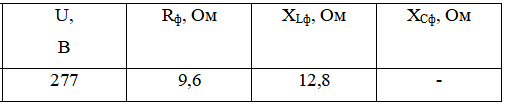

Таблица 3 - Исходные данные
Решение:
1) Расчет трехфазной цепи при соединении приемников звездой. (рисунок 8, а)
1. Определяем фазное напряжение
2. Определяем полное сопротивление фаз
