решение задачи на тему:

В трехфазную сеть с симметричной системой линейных напряжений Uл включен потребитель, фазы которого имеют сопротивления (рис. 3.1). Построить векторную диаграмму токов и напряжений на комплексной плоскости.

Дата добавления: 13.10.2024

Условие задачи

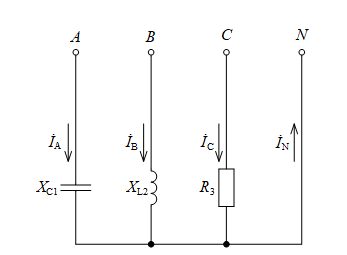

В трехфазную сеть с симметричной системой линейных напряжений Uл включен потребитель, фазы которого имеют сопротивления (рис. 3.1). С учетом положения выключателей В1-В6 определить: схему соединения потребителей «треугольником», «звездой» без нейтрального или с нейтральным проводом; характер нагрузки (симметричный или несимметричный); фазные, линейные токи, ток в нейтральном проводе (для четырехпроводной схемы); эти же токи для случая обрыва линии согласно варианту задания; полную, активную и реактивную мощности каждой фазы и всей цепи; коэффициент мощности каждой фазы. Построить векторную диаграмму токов и напряжений на комплексной плоскости.

Дано: Uл=660 В; XC1=24 Ом; XL2=32 Ом; R3=12 Ом.



Ответ

Фазное напряжение:

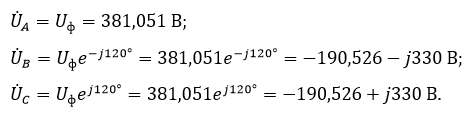

Фазные напряжения в комплексной форме, принимая начальную фазу напряжения фазы равной нулю:

Полные комплексные сопротивления фаз:
