Условие:

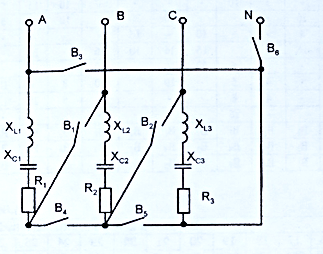

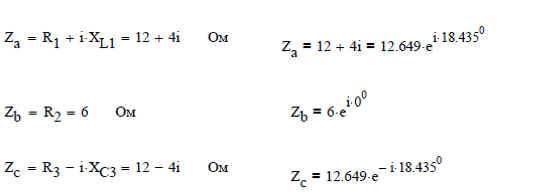

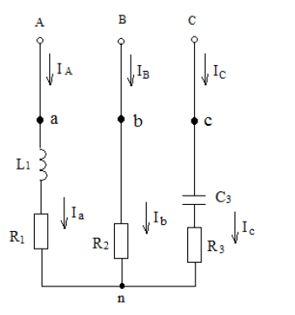

В трехфазную сеть с симметричной системой линейных напряжений Uл включен потребитель, фазы которого имеют сопротивления X_L1, X_C1, R₁, X_L2, X_C2, R₂, X_L3, X_C3, R₃.

По данным таблицы, с учетом положения выключателей B₁ — B₆, определить:

схему соединения потребителей («треугольник», «звезда» без нейтрального или с нейтральным проводом);
характер нагрузки (симметричный или несимметричный);
фазные, линейные токи, ток в нейтральном проводе (для четырехпроводной схемы);
эти же токи для случая обрыва линии согласно варианту задания;
полную, активную и реактивную мощности каждой фазы и всей цепи;
коэффициент мощности каждой фазы.

Построить векторную диаграмму токов и напряжений на комплексной плоскости.
