Условие:

В трехфазную сеть включены однофазные приемники, которые образуют симметричную и несимметричную нагрузки.

При заданном напряжении сети и параметрах приемников требуется:

1) Составляем схему включения приемников;

2) Определить линейные и фазные токи в каждом трехфазном приемнике;

3) Построить векторные диаграммы токов и напряжений каждого приемника;

4) Определить активную и реактивную мощности каждого приемника;

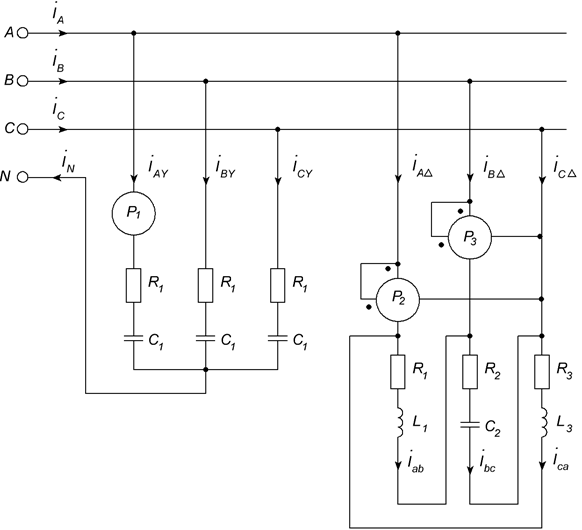

5) Составить схему включения ваттметров для измерения активной мощности каждого трехфазного приемника.

Решение:

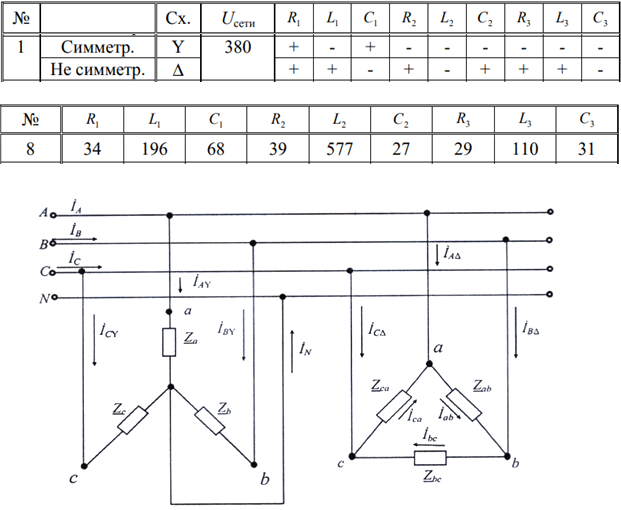

1) В соответствии с заданными параметрами составляем расчетную схему трехфазной цепи.

2) Для расчета токов в цепи рассчитываем сопротивления реактивных элементов на частоте f=50 Гц и рассчитываем комплексные сопротивления нагрузок цепи.

Рассчитываем элементы симметричной нагрузки, включенной по схеме звезда:
