решение задачи на тему:

в трехфазную трехпроводную электрическую сеть с симметричными фазными ЭДС E_ф включены три потребителя электроэнергии с сопротивлениями Z_a, Z_b, Z_c, соединенные «звездой».

Дата добавления: 20.08.2024

Условие задачи

в трехфазную трехпроводную электрическую сеть с симметричными фазными ЭДС Eф включены три потребителя электроэнергии с сопротивлениями Za, Zb, Zc, соединенные «звездой».

Необходимо выполнить в соответствии со своим вариантом (табл.1):

1) Составить электрическую схему питания потребителей электроэнергии с указанием токов и напряжений, действующих в системе, и с учетом приведенных в табл. 1 данных. Изобразить схему на рис.1.

2) Определить фазные напряжения Ua, Ub, Uc.

3) Определить фазные токи Ia, Ib, Ic.

4) Определить фазные коэффициенты мощности

5) Определить активные Pa, Pb, Pc, реактивные Qa, Qb, Qc и полные Sa, Sb, Sc мощности фаз, а также активную P, реактивную Q и полную S мощности трехфазного потребителя электроэнергии. Расчет баланса мощностей выполнить в комплексном виде.

6) На комплексной плоскости построить векторную диаграмму напряжений и токов.

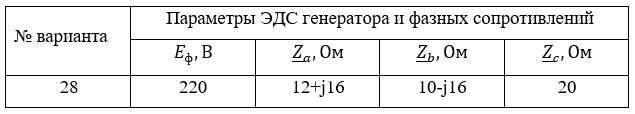

Таблица 1

Ответ

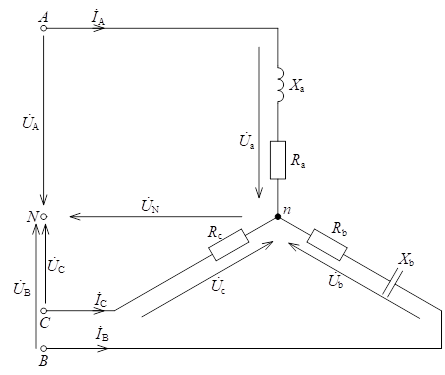

1) Составляем электрическую схему (рис.1).

Рис. 1

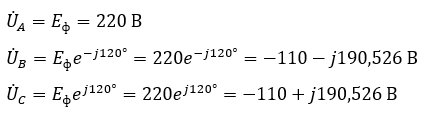

2) Комплексные фазные напряжения генератора:

Комплексные проводимости фаз нагрузки:
