В трехпроводную сеть трехфазного тока включены по схеме «треугольник» три группы электрических ламп накаливания одинаковой мощности. В каждой фазе (группе) лампы соединены параллельно.

В трехпроводную сеть трехфазного тока включены по схеме «треугольник» три группы электрических ламп накаливания одинаковой мощности. В каждой фазе (группе) лампы соединены параллельно.

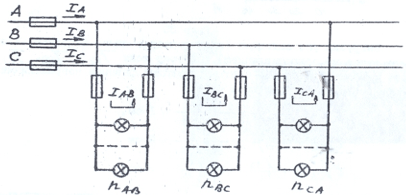

Рис.7.1.



Известны:   U_Л (U_AB, U_BC, U_CA) – линейные напряжения;

                              I_ЛАМП – ток одной лампы;

                              n_AВ, n_BС, n_CА – число ламп в каждой фазе (группе).

Определить:        Р_ЛАМП – мощность одной лампы;

                             I_AВ, I_BС, I_CА –  фазные токи (токи, потребляемые каждой фазой);

                             Р_AВ, Р_BС, Р_CА– мощности, потребляемые каждой фазой (группой ламп);

                             Р – мощность, потребляемую цепью (всеми лампами).

Построить в заданных масштабах (m_U, m_I) векторную диаграмму напряжений и токов и из нее графически определить величину токов I_A,I_B, I_C.



Дано: U_Л=220 В, I_ЛАМП=0,682 A, n_AB=88 шт, n_BC=44 шт, n_CA=132 шт,

масштабы построения: m_I=30 А/см, m_U=55 В/см.
