Условие:
В усилительном каскаде с общим эмиттером используется биполярный транзистор, имеющий параметры:
h11Э= 500 Ом; h12Э= 0; h21Э=60; h22Э= 3∙10-4 См.
Определить выходное напряжение и выходное сопротивление этого каскада, если ЭДС источника входного сигнала ЕВХ=17 мВ=17∙10-3 В;
его внутреннее сопротивление RВИ=160 Ом ;
RК=2 кОм; RБ>> h11 .

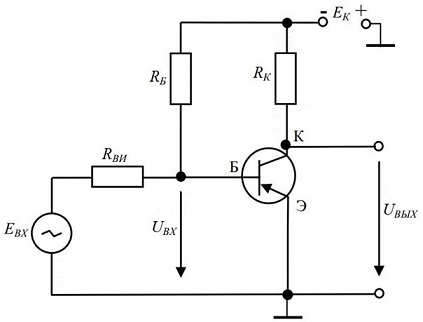

Рис. Схема каскада
Решение:
Т.к. RБ h11 , то входное сопротивление каскада
RВХ h11Э= 500 Ом;
Источник сигнала нагружен на сопротивление
RВХ= RВХ + RВИ=500+160= 660 Ом;
выходное сопротивление транзистора
RВЫХТР ...
