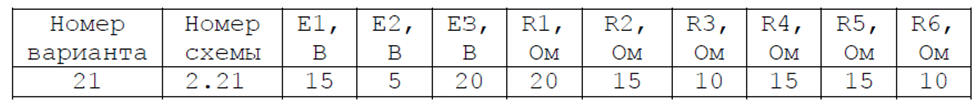

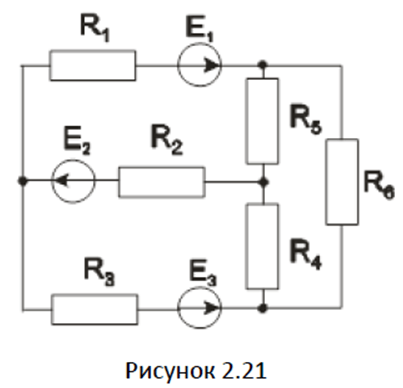

Условие:
В задании требуется:
построить токи в ветвях цепи
составить баланс мощностей для проверки правильности решения,
построить потенциальную диаграмму для одного (любого) замкнутого контура (подписать узлы на схеме).
Решение:
1. Расчет токов.

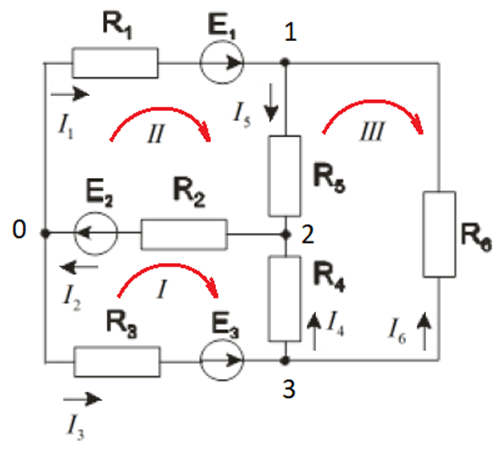

Рассчитаем все токи в ветвях методом законов Кирхгоффа. Обозначаем направления токов в ветвях, направления обхода контуров, узлы схемы.
Составляем уравнения по первому закону Кирхгоффа.
...
