Условие:
В задании требуется:
− вычислить токи в ветвях цепи символическим методом,
− составить баланс мощностей для проверки правильности решения,

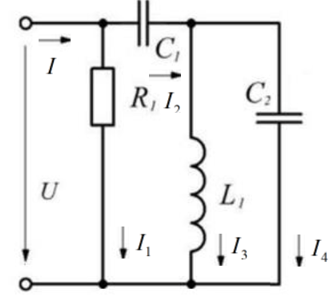

− построить треугольник: токов (для одного узла), напряжений и мощностей (одного из элементов),
− построить осциллограммы мгновенных токов на одном из узлов, мгновенных напряжений (для одного
из контуров), а также тока, напряжения и мощности на одном из элементов.
Частоту источника питания принять равной 50 Гц.
Решение:
1. Расчет токов

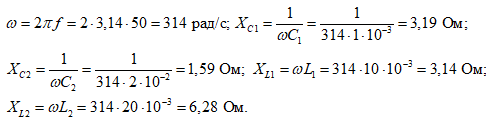

Расчет сопротивлений реактивных элементов на заданной частоте
Комплексные сопротивления ветвей.
Определяем комплексное сопротивление цепи.
