Условие:
В задании требуется:
− вычислить токи в ветвях цепи символическим методом,
− составить баланс мощностей для проверки правильности решения,
− построить треугольник: токов, напряжений и мощностей,
− построить осциллограммы мгновенных токов, мгновенных напряжений, мощностей на одном из узлов (в начале или в конце параллельного соединения).
Решение:
Вычислим токи в ветвях цепи символическим методом, для этого определим сопротивления реактивных элементов

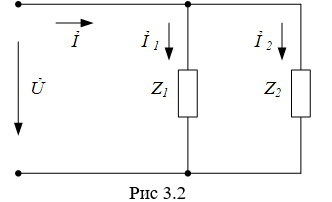

Представим исходную схему комплексной схемой замещения (Рис 3.2)
Запишем сопротивления ветвей в ...
