Условие:

В задании требуется:

 – вычислить токи в ветвях методом свертки,

– составить баланс мощностей для проверки правильности решения,

– построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).

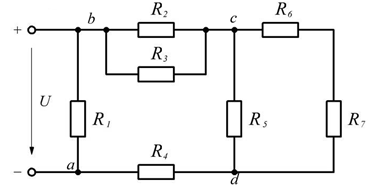

Рисунок 1.1 – Схема по варианту

Исходные данные: U = 75В, R1= 5 Ом, R2= 20 Ом, R3= 10 Ом, R4= 20 Ом, R5 = 20 Ом, R6= 10 Ом, R7= 20 Ом

Решение:

Дано: - схема цепи постоянного тока изображена на рисунке 1.1;

- напряжение источника постоянного тока U = 75В;

- сопротивления резисторов: R1= 5 Ом, R2= 20 Ом, R3= 10 Ом, R4= 20 Ом, R5 = 20 Ом, R6= 10 Ом, R7= 20 Ом.

Данная схема имеет смешанное соединение, задачу решаем методомсвертывания.

1. Определяем эквивалентное сопротивление Rэкв цепи:

1.1. Упрощаем схему, заменив все параллельные последовательные соединения сопротивлений соответствующими эквивалентными сопротивлениями

Резисторы R6 и R7 соединены последовательно, поэтому их общее сопротивление
