Требуется: вычислить токи в ветвях методом свертки, составить баланс мощностей для проверки правильности решения, построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).
- Электроника, электротехника, радиотехника
Условие:
Требуется:
– вычислить токи в ветвях методом свертки,
– составить баланс мощностей для проверки правильности решения,
– построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).
Исходные данные:
- схема цепи постоянного тока изображена на рисунке 1.1;
- напряжение источника постоянного тока U = 45 В;
- сопротивления резисторов: R1 = 5 Ом, R2 = 20 Ом, R3 = 25 Ом, R4 = 15 Ом,
R5 = 5 Ом, R6 = 25 Ом, R7 = 15 Ом.

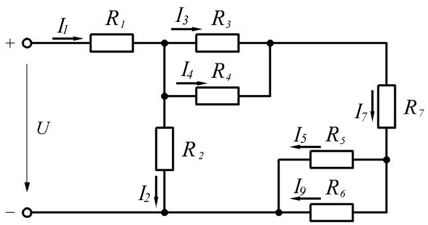

Рисунок 1.1 - Схема
Решение:
Исходная схема имеет смешанное соединение, задачу решаем методом свертывания.
1. Определяем эквивалентное сопротивление Rэкв цепи:
1.1. Упрощаем схему, заменив все параллельные соединения сопротивлений соответствующими эквивалентными сопротивлениями
Резисторы R3 и R4 соединены параллельно, поэтому их общее сопротивление
Резисторы R5 и R6 соединены параллельно, поэтому их общее сопротивление
