В задании требуется: – вычислить токи в ветвях методом свертки, – составить баланс мощностей для проверки правильности решения, – построить потенциал-диаграмму замкнутого контура (подписать узлы на схеме).
- Электроника, электротехника, радиотехника
Условие:
В задании требуется:
– вычислить токи в ветвях методом свертки,
– составить баланс мощностей для проверки правильности решения,
– построить потенциал-диаграмму замкнутого контура (подписать узлы на схеме).

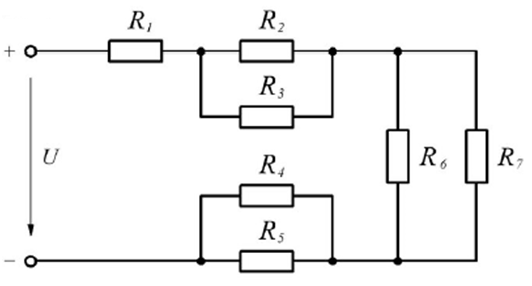

Рисунок 1.1 – Схема по варианту
Исходные данные: - схема цепи постоянного тока изображена на рисунке 1.1;
- напряжение источника постоянного тока U = 110В;
- сопротивления резисторов: R1= 15Ом, R2= 10Ом, R3= 20Ом, R4= 25Ом, R5 = 10Ом, R6=20Ом, R7= 25Ом.
Решение:
Данная схема имеет смешанное соединение, задачу решаем методомсвертывания.
Определяем эквивалентное сопротивление Rэкв цепи:
Упрощаем схему, заменив все параллельные соединения сопротивлений соответствующими эквивалентными сопротивлениями
Резисторы R2 и R3 соединены параллельно, поэтому их общее сопротивление
Резисторы R6 и R7 соединены параллельно, поэтому их общее сопротивление
