Условие задачи

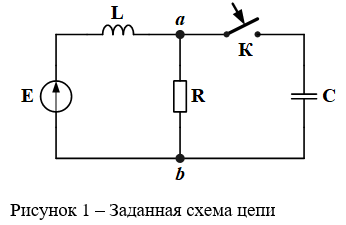

В заданной электрической цепи с источником постоянной ЭДС (рис. 1) с происходит коммутация.
Параметры цепи:
E=90 B
R=5 Ом
L=0,01 Гн
С=0,0001 Ф
Требуется рассчитать токи и напряжения на элементах схемы одним их методов расчета переходных процессов (классическим или операторным).
Выполнить компьютерное моделирование в виртуальной электронной лаборатории «Multisim».
Сравнить результаты эксперимента и результаты расчета.
Ответ
1. Классический метод
1 Расчет цепи до коммутации в момент времени
Так как в цепи действует источник постоянной ЭДС, то индуктивность можно заменить перемычкой (сопротивление индуктивности постоянному току равно нулю), а конденсатор разрывом цепи (сопротивление емкости постоянному току бесконечно).
На катушке индуктивности падение напряжения от постоянного тока равно нулю.
Через конденсатор постоянный ток не проходит
