Условие:

Внутренняя изоляция изоляционной конструкции имеет толщину d и работает при напряжении промышленной частоты. Относительная диэлектрическая проницаемость изоляционного материала равна ε_ги. Коэффициент неоднородности электрического поля в изоляции равен k_H.

Определить зависимость срока службы изоляции от рабочей температуры при наличии воздушного включения размером 0,01 мм в направлении электрического поля.

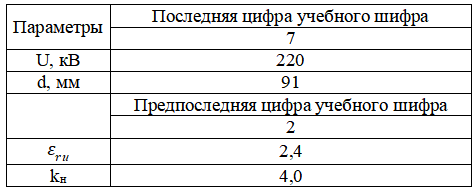

Таблица 3. Исходные данные.

Решение:

1. Расчет появления в изоляции частичных разрядов U_чр.

При малых размерах газовых включений, что имеет место на практике, пробивное напряжение U_внр слабо зависит от размеров включения и равно для воздуха примерно 300 В.

Наименьшая величина напряжения появления в изоляции частичных разрядов будет, если газовое включение находится в области наибольшей напряженности электрического поля:
