Условие задачи
Вольтметр в электрической цепи, изображенной на рисунке, показывает напряжение U. Сопротивления в схеме и ЭДС E2 известны. Найти токи во всех ветвях схемы, а также ЭДС E1.

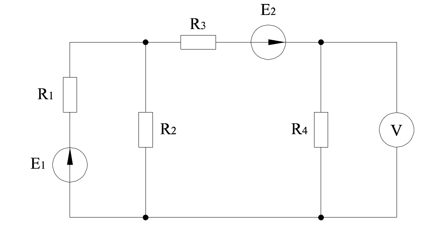

Рисунок 1 – Расчетная схема
Таблица 1 – Исходные данные к задаче №1
Ответ
Обозначим направление токов в ветвях цепи на схеме (см. рисунок 2).

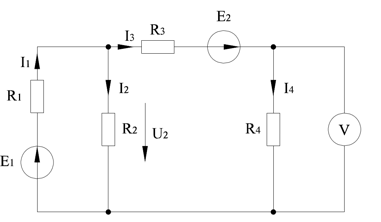

Рисунок 2 Расчетная схема
В связи с тем, что сопротивление вольтметра велико, приближенно можно считать равными токи I3 и I4, т.е. I3 = I4. Для этого нужно воспользоваться законом Ома для участка цепи:
