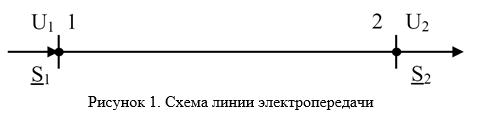

Воздушная линия электропередачи напряжением 110 кВ (рис. 1) выполнена стале-алюминевым проводом. Площадь сечения сталеалюминевого провода, мощность на¬грузки S2 и напряжение U2 в конце линии указаны в табл. 1, длина линии – в табл. 2.

Воздушная линия электропередачи напряжением 110 кВ (рис. 1) выполнена сталеалюминевым проводом. Площадь сечения сталеалюминевого провода, мощность на­грузки S₂ и напряжение U₂ в конце линии указаны в табл. 1, длина линии – в табл. 2.

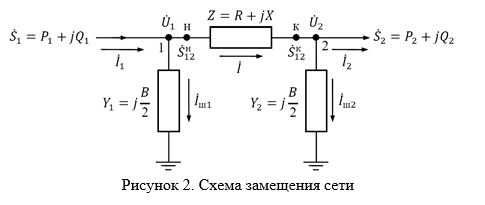

Пренебрегая активной проводимостью, начертить расчетную схему линии.

Определить зарядную мощность линии, потери активной и реактивной мощности, мощ­ность источника питания S₁, продольную и поперечную составляющие падения напряже­ния, модуль падения напряжения, напряжение U₁ в начале линии.

Полученные результаты нанести на расчетную схему.

Построить векторную диаграмму напряжений.

Таблица 1

Варианты исходных данных

Таблица 2

Варианты исходных данных
