Воздушный промежуток изоляционной конструкции, работающей на переменном напряжении промышленной частоты, с межэлектродным расстоянием L имеет разрядное напряжение U0 при нормальных атмосферных условиях.
- Электроника, электротехника, радиотехника
Условие:
Воздушный промежуток изоляционной конструкции, работающей на переменном напряжении промышленной частоты, с межэлектродным расстоянием L имеет разрядное напряжение U0 при нормальных атмосферных условиях. Определить разрядное напряжение воздушного промежутка при атмосферном давлении Р, температуре t и абсолютной влажности воздуха γ.
Исходные данные:
U0=1400 кВ;
L =3 м;
Р=105 кПа;
t=-30°С;
γ=16 г/м3.
Решение:
1. Построим графики зависимостей показателей степени для поправочных коэффициентов на давление, температуру и влажность воздуха от межэлектродного расстояния и вспомогательного коэффициента для поправочного коэффициента на влажность от абсолютной влажности воздуха (рис. 1).

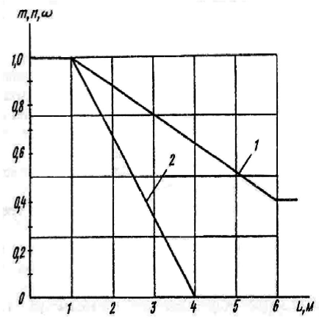

Рисунок 1 - Зависимость показателей степени m, n, w от межэлектродного расстояния
2. Определим показатели степени для поправоч...
