Условие задачи
1. Выберите типовой профиль опор ВЛС по заданному количеству подвешиваемых цепей.
2. Изобразите на рисунке выбранный профиль опоры, поясните рисунок.
3. Исходя из заданной толщины гололеда и назначения ВЛС, определите тип ВЛС по механической прочности и длину пролета.
4. Приведите рисунок, изображающий заданный элемент ВЛС, поясните его конструкцию и назначение.
5. Составьте схему скрещивания двух цепей ВЛС 16-элементной секции скрещивания по заданным индексам; определите индекс и составьте схему взаимной защищенности между этими цепями.
Ответ
1. Профиль опор ВЛС:
Выбираем типовой профиль опоры ВЛС, исходя из заданного количества подвешиваемых цепей. Приводим эскиз опоры:
Для заданного варианта подходит профиль №4 или профиль №4а.

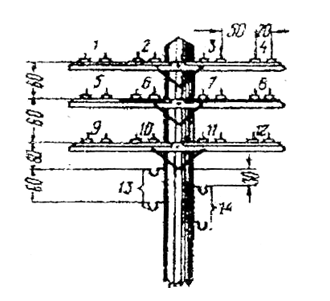

Приводим эскиз профиля опоры №4:
