Условие задачи
Выберите выпрямительный диод. Приведите условно-графическое обозначение и типовую вольтамперную характеристику выбранного диода, укажите область его применения.
Выберите диод, выполняющий заданную функцию. Приведите условно-графическое обозначение и типовую характеристику выбранного диода, укажите область его применения.

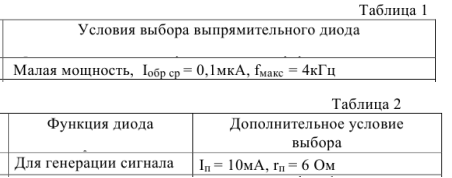

Данные для выбора диодов приведены в табл. 1,2.
Ответ
1.Для выпрямления переменного тока используется выпрямительный диод. Для заданных параметров нужно взять КД102А.
Условное графическое обозначение диода:
Его данный из таблицы
