Условие:

Выбор автомата

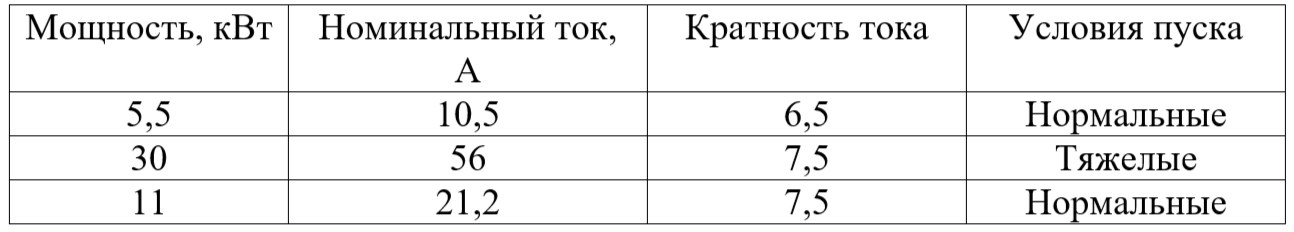

Для асинхронных двигателей серии 4А выбрать автоматические выключатели для защиты от КЗ и длительных перегрузок .(см.рис.3).

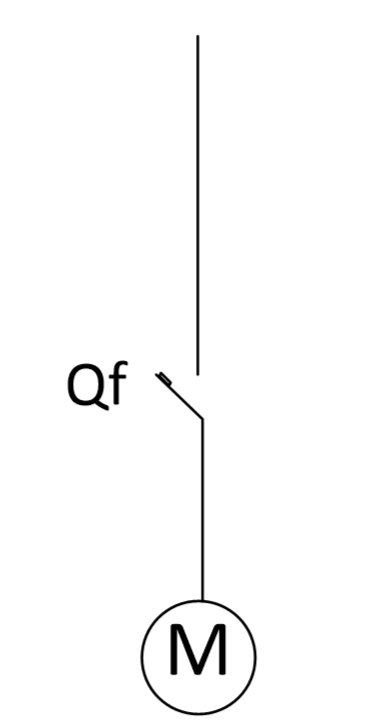

Cхема включения аппаратов:

Решение:

Номинальный ток асинхронного двигателя I_ном= 10.5 А, следовательно, условию (1) удовлетворяет автоматический выключатель ВА51-25 с тепловым расцепителем на 16 А (табл.3). Тогда 16 А 10.5 А.

Выбранный выключатель проверяем на условие несрабатывания электромагнитного расцепителя (отсечки) (3) при пуске двигателя :

ɪ_отс. 1,25 ɪ_пуск,

где пусковой ток определяется по формуле: ɪпуск = 6,5Iном = 6,510,5 = 68,25 А. Выбранный выключатель имеет кратность тока отсеч...
