Условие задачи
Выбор числа и мощности трансформаторов связи на электростанции
Дано:
Тип генератора – ТВФ-63-2
Требуется:
- составить структурную схему электростанции (ЭС);
- рассчитать и выбрать трансформаторы;
- оnределить Кз, Sлэп, Vлэп·

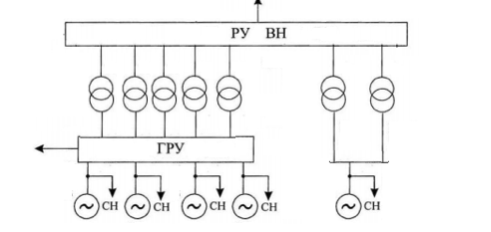

Рис. 1.1.1. Структурная схема ЭС
Ответ
Решение:
Составляем структурную схему ЭС (рис. 1.1.1 ).

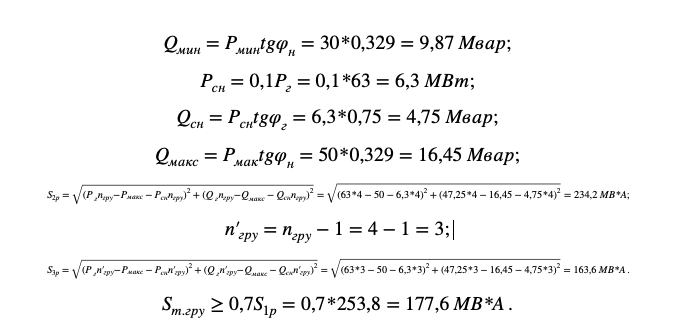

Определяем расчетную мощность трансформатора ГРУ:
Определяем расчетная мощность блочного трансформатора
