Выбор числа и мощности трансформаторов связи на электростанции. Требуется: • составить структурную схему электростанции (ЭС); • рассчитать и выбрать трансформаторы; • определить Кз, Sлэп, Vлэп.

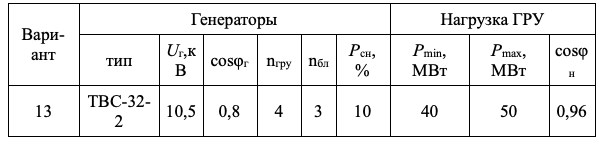

1. Согласно заданному варианту составляем схему ЭС (рис.1). На схему наносим заданные данные и затем, по мере расчётов, наносим найденные расчётные величины.

2. Определяем расчетную мощность трансформатора ГРУ:

При отсутствии графиков электрической нагрузки, подключенных к генераторному распределительному устройству (ГРУ), вычисляем мощности трех режимов и выбираем наибольшую из них.

Режим 1. При минимальной потребляемой нагрузки на генераторном напряжении.
