  4. Выбор и проверка силовых выключателей ВН Дано: Vн.у = 10 кВ Iн.у = 23,1 А Rc = 10 Ом Хс = 1,2 Ом tд = 1 с Требуется : • вы...

Выбор и проверка силовых выключателей ВН Дано: Vн.у = 10 кВ Iн.у = 23,1 А Rc = 10 Ом Хс = 1,2 Ом tд = 1 с Требуется : • выбрать выключатель ВН, масляный; • выполнить проверки; • заполнить ведомость выключателя .

«Выбор и проверка силовых выключателей ВН Дано: Vн.у = 10 кВ Iн.у = 23,1 А Rc = 10 Ом Хс = 1,2 Ом tд = 1 с Требуется : • выбрать выключатель ВН, масляный; • выполнить проверки; • заполнить ведомость выключателя .»
  • Электроника, электротехника, радиотехника

Условие:

Выбор и проверка силовых выключателей ВН

Дано:
Vн.у = 10 кВ
Iн.у = 23,1 А
Rc = 10 Ом
Хс = 1,2 Ом
tд = 1 с

Требуется :

• выбрать выключатель ВН, масляный;
• выполнить проверки;
• заполнить ведомость выключателя .

Решение:

1. Составляется Ведомость выключателя ВН (таблица 1.11 .2). Заносятся известные
данные.

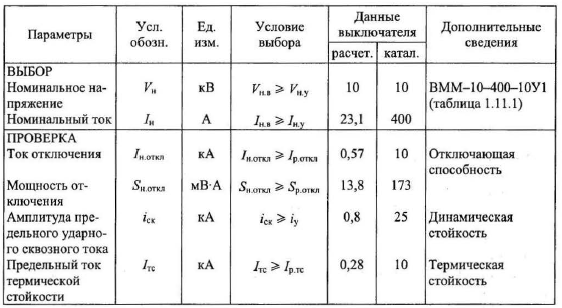

Таблица 1.11.2. Ведомость выключателя ВН


По таблице 1.11 .1 согласно условиям выбирается выключатель ВММ- 10-400-10 Yl:

Таблица 1.11 .1. Технические данные выключателей ВН на 10 кВ
