Условие:
Выбрать сечение проводника для питания двигателя по нагреву с проверкой потере напряжения.

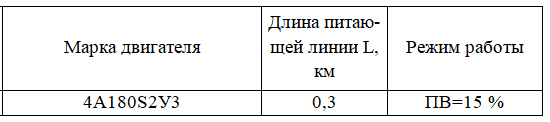

Таблица 4.1 – Исходные данные
Решение:
1. Составляем схему подключения двигателя (рисунок 4.1).
ЩСУ щит силового управления, QF автоматический выключатель, КЛ
кабельная линия, M - двигатель, l длина кабельной линии, км.
Рисунок 4.1 Схема подключения двигателя
Выписываем технические характеристики электродвигателя (таблица 4.2).
Таблица 4.2 Технические характеристики электродвигателя
