Условие задачи
Выбрать схему и выполнить расчёт зарядного и разрядного контура генератора импульсных напряжений, обеспечивающего получение стандартной волны с амплитудой U, ёмкость объектов испытаний С.
U2 = 1500 кВ; С = 1000 пФ.

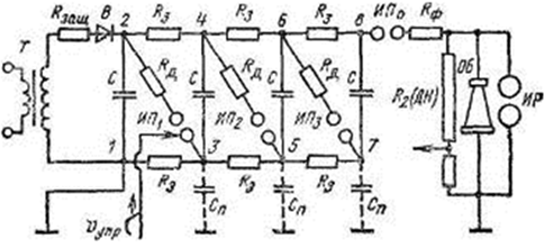

Рисунок 2.1. Принципиальная схема генератора импульсных напряжений
Ответ
1. Определим напряжение конденсаторных ступеней.
Предварительно зададимся коэффициентом использования схемы 1=0,75. Коэффициент использования волны 2=0,96.
Общий коэффициент использования:
Следовательно:
