Выбрать трехфазный асинхронный двигатель с короткозамкнутым ротором для привода механизма, работающего в повторно-кратковременном режиме по графику нагрузки, приведенному на рис. 11.
«Выбрать трехфазный асинхронный двигатель с короткозамкнутым ротором для привода механизма, работающего в повторно-кратковременном режиме по графику нагрузки, приведенному на рис. 11.»
- Электроника, электротехника, радиотехника
Условие:
Выбрать трехфазный асинхронный двигатель с короткозамкнутым ротором для привода механизма, работающего в повторно-кратковременном режиме по графику нагрузки, приведенному на рис. 11. Синхронная частота двигателя 1500 об/мин, номинальное напряжение двигателя UН= 380 В.

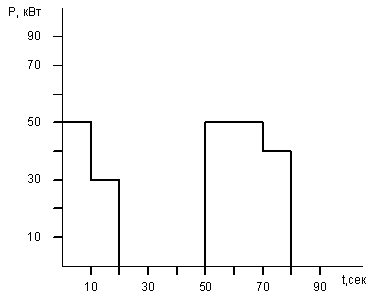

Рис. 11. График нагрузки двигателя
Решение:
1. Определяем рабочую мощность нагрузки
2. Из каталожной таблицы выбираем двигатель типа 5А200М4 со следующими характеристиками UН =380/220 В; Рн= 37 кВт; nн=1470 об/мин; Н=92,3%; cos н=0,85; п= 2,4; = 2,6; IП/IН= 6,7.
3. Проверим выбранный двигатель на перегрузочную способность, для этого рассчитаем номинальный момент на валу двигателя МН, максимальный момент двигателя Мmax и максимальный с...
