Вычертить расчетную схему замещения цепи согласно варианта.Определить действующие значения токов в цепи и записать выражения для их мгновенных значений.
- Электроника, электротехника, радиотехника
Условие:

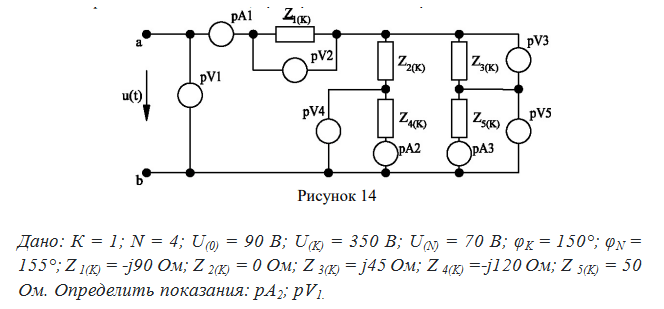

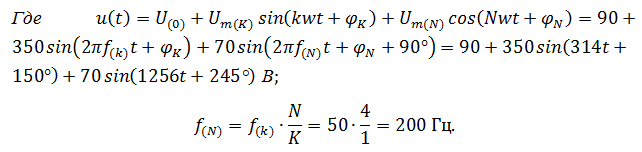

Для заданной электрической цепи (рисунок 14), к зажимам которой приложено напряжение
с частотой
требуется:
1. Вычертить расчетную схему замещения цепи согласно варианта.
2. Определить действующие значения токов в цепи и записать выражения для их мгновенных значений.
3. Определить действующие значения напряжений на отдельных участках цепи.
4. Определить активную, реактивную, полную мощности и значение коэффициента мощности цепи.
5. Определить показания приборов (вольтметра и амперметра), включенных в цепь согласно варианта для двух случаев: приборы электромагнитной системы; приборы магнитоэлектрической системы.
Решение:

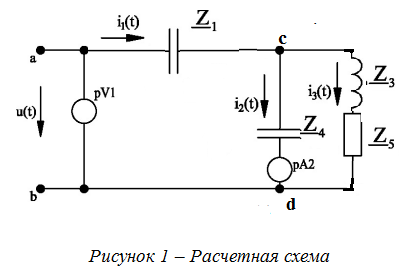

Используя заданную схему (рисунок 14), вычертим расчетную схему замещения цепи (рисунок 1) согласно данным варианта.
Расчет данной цепи ведется для каждой гармоники в отдельности, а значит, заданную це...
