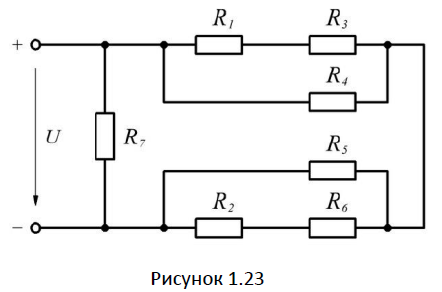

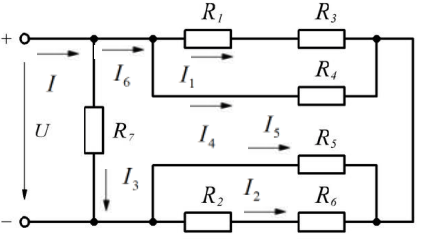

Вычислить токи в ветвях цепи методом свертки, составить баланс мощностей для проверки правильности решения, построить потенциальную диаграмму замкнутого контура (подписать узлы на схеме).

По приведённым кодовым и цветовым маркировкам определить номиналы и допуски радиокомпонентов: – резисторы: K36G; – конденсатор: 665nM; – катушки индуктивности: 113I;

Реши задачу: катушка, обладающая активным слпротивлением R=50 Ом и индуктивным XL=60 Ом, подключена к сети переменного тока с напряжением U=120В. Определить действующее значение ЭДС самоиндукции E, возникающей в катушке. Построить векторную диаграмму

Определить показания приборов, изображенных на рис. 4.1. По результатам расчета построить для каждого потребителя совмещенную векторную диаграмму токов и напряжений
