Условие задачи

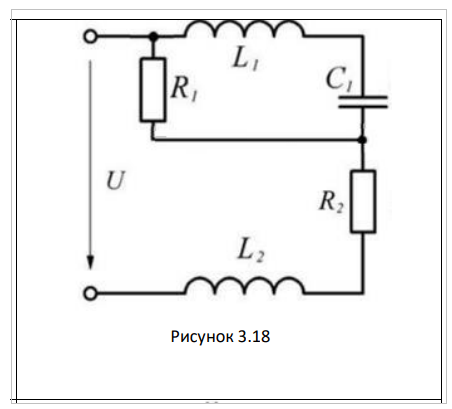

В задании требуется:
− вычислить токи в ветвях цепи символическим методом,
− составить баланс мощностей для проверки правильности решения,
− построить треугольник: токов (для одного узла), напряжений и мощностей (одного из элементов),
− построить осциллограммы мгновенных токов на одном из узлов, мгновенных напряжений (для одного из контуров), а также тока, напряжения и мощности на одном из элементов.
Частоту источника питания принять равной 50 Гц.
Ответ

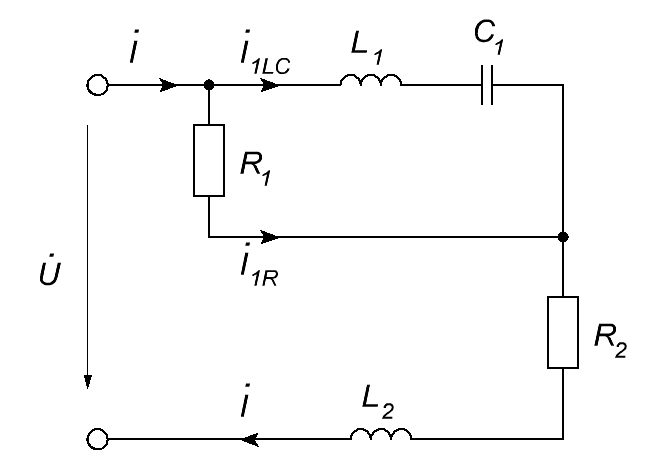

Рисунок 3.2 Расчетная схема цепи в комплексной форме.

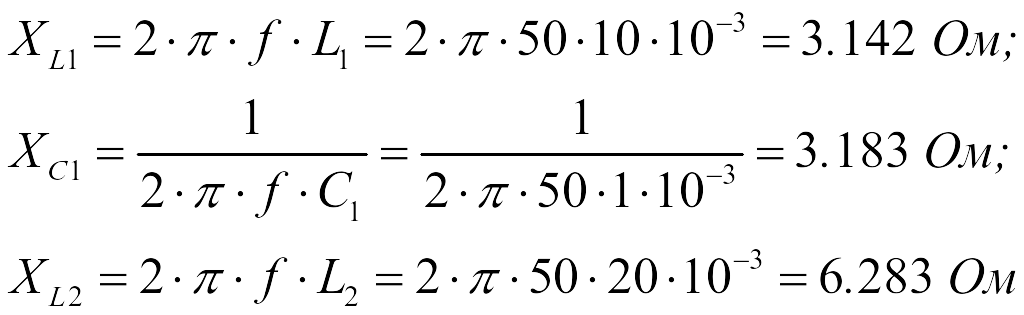

Рассчитываем сопротивления реактивных элементов цепи на заданной частоте f=50 Гц:
Рассчитываем комплексные сопротивления ветвей цепи, участков цепи...
