Условие задачи

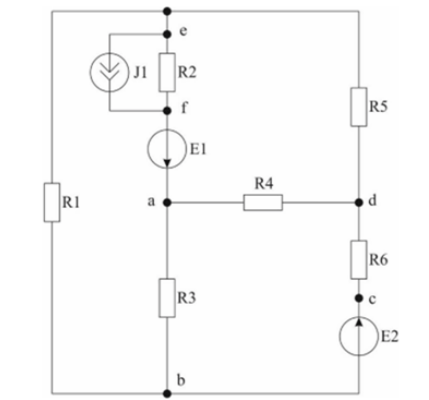

Выполнение расчета по постоянному току предполагает нахождение всех напряжений и токов в сложной трехконтурной цепи различными методами. Для его выполнения необходимо сделать следующее:
- Определить токи во всех ветвях цепи на осногвании законов Кирхгоффа.
- Преобразовав реальный источник тока в реальный источник ЭДС, определить токи во всех ветвях цепи методом контурных токов.
- Преобразовав реальный источник тока в реальный источник ЭДС, определить токи во всех ветвях цепи методом узловых потенциалов.
- Результаты расчётов токов, проыедённых в пунктах 1,2 и 3, свести в таблицу и сравнить между собой.
- Проверить выполнение баланса мощностей для исходной схемы ( с источником тока).
- Построить потенциальную диаграмму для любого замктнутого контура, включающего две ЭДС, в исходной схеме (с источником тока).
При выполнении работы необходимо следовать следующим рекомендациям, упрощающим расчеты.
Ответ
1. Законы Кирхгоффа.

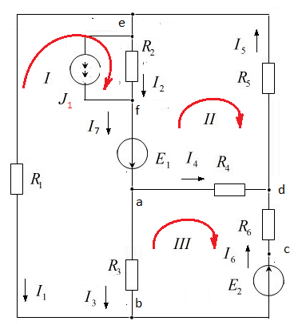

Произвольно выберем и обозначим направления токов ветвей, а также направления обхода независимых контуров.
Составим уравнения по первому закону Кирхгофа:
Уравнения по второму закону ...
