Условие задачи
Выполнить анализ переходного процесса классическим методом в цепи первого порядка. Структура электрической цепи изображена на рисунке 1 в обобщённом виде.

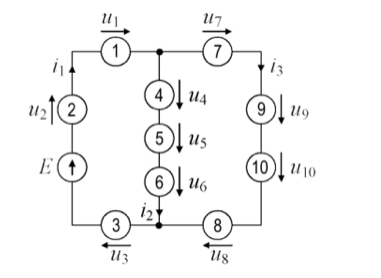

Рисунок 1 – Схема электрической цепи в обобщенном виде
Перед расчётом необходимо составить схему цепи, воспользовавшись данными таблицы 1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии.
Построить в интервале времени 0Ö4τ [c] заданные кривые ik(t), um(t).

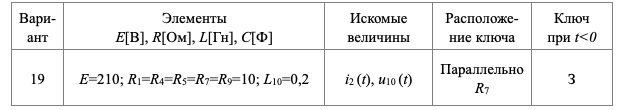

Таблица 1 – Исходные данные
Ответ

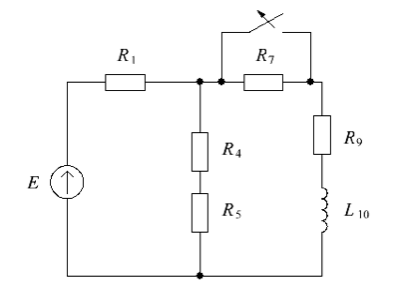

1. Изобразим схему электрической цепи в соответствии с исходными данными (см. рис. 2).
Рисунок 2 Схема электрической цепи
2. Определим независимые начальные условия.
Расчет выполняем в программе MathCad. Задаем исходные данные:
