Условие задачи

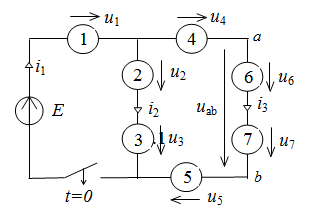

Выполнить анализ переходного процесса в цепи первого порядка. Схема цепи изображена на рис.1 в обобщенном виде. Начальные условия нулевые.
Методом, рекомендованным преподавателем, рассчитать i(t), u(t) в момент коммутации и после нее. Представить обе величины графиками в интервале времени 0 ¸ 5t [c].
Таблица 1
Ответ

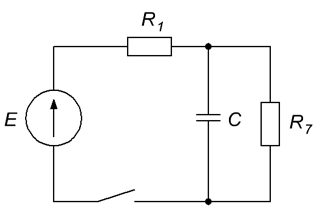

В соответствии с заданием составляем расчетную схему цепи.
1. Расчет классическим методом.
Так как в первоначальном состоянии цепь разомкнута, то независимое начальное условие (напряжение конденсатора):
...
