Условие:

Выполнить анализ переходного процесса в цепи первого порядка. Структура электрической цепи изображена на рисунке 1 в обобщённом виде.

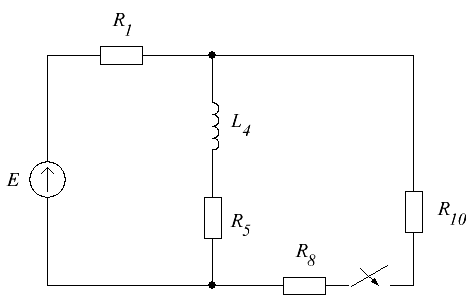

Рисунок 1 – Схема электрической цепи в обобщенном виде

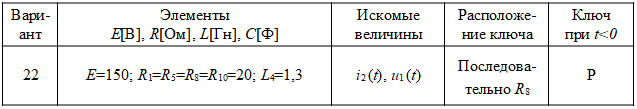

Перед расчётом необходимо составить схему цепи, воспользовавшись информацией таблицы 1. Ключ в цепи расположен последовательно или параллельно одному из элементов, и до коммутации он находится замкнутом (З) или разомкнутом (Р) состоянии.

Рассчитать переходный процесс классическим и операторным методом.

Построить в интервале времени заданные кривые ik(t), um(t).

Решение:

1. Изобразим схему электрической цепи в соответствии с исходными данными (см. рисунок 2).

Рисунок 2 Схема электрической цепи

2. Расчет классическим методом.

2.1. Определим независимые начальные условия.

В установившемся режиме до коммутации (см. рисунок 3):
