Выполнить построение временных диаграмм сигналов на прямом выходе различных типов триггеров при заданных последовательностях изменений сигналов на входах триггеров. При выполнении задания следует изобразить диаграммы
«Выполнить построение временных диаграмм сигналов на прямом выходе различных типов триггеров при заданных последовательностях изменений сигналов на входах триггеров. При выполнении задания следует изобразить диаграммы»
- Электроника, электротехника, радиотехника
Условие:

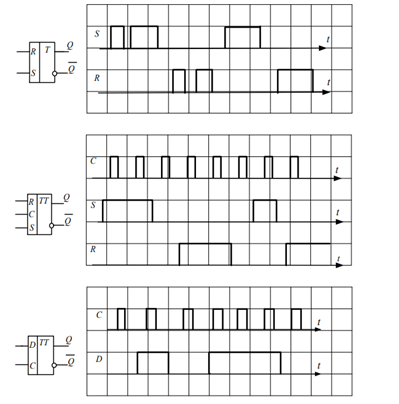

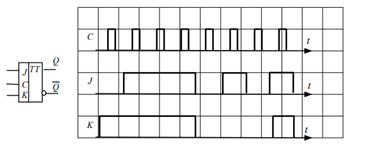

Выполнить построение временных диаграмм сигналов на прямом выходе различных типов триггеров при заданных последовательностях изменений сигналов на входах триггеров. При выполнении задания следует изобразить диаграммы изменения входных сигналов и в том же масштабе времени диаграмму выходного сигнала триггера по прямому выходу с учетом типа триггера.
Решение:

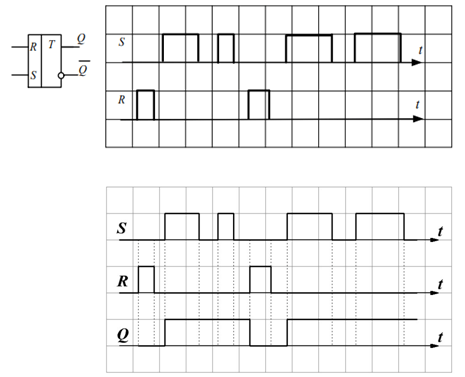

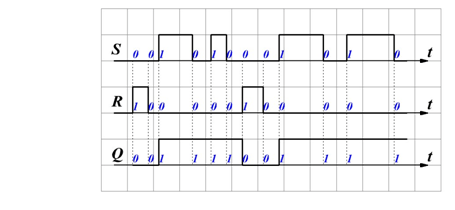

Асинхронный RS-триггер с прямыми входами. Переключение происходит в момент появления единицы на R или S входе.
R вход, отвечающий за установку триггера в нулевое состояние
S вход, отвечающий за устано...
