Условие задачи

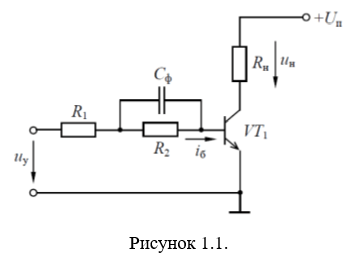

Выполнить расчет быстродействующего силового ключа на биполярном транзисторе (рисунок 1.1) для заданных параметров (таблица 1): напряжение питания Uп, напряжение управления в форме прямоугольных импульсов с амплитудой высокого уровня и низкого уровня, сопротивление нагрузки Rн, степень (глубина) насыщения транзистора при включении Sвкл, глубина насыщения в установившемся режиме S.
Выбрать тип биполярного транзистора VT1 из справочника, рассчитать сопротивления в цепи базы R1 и R2, емкость ускоряющего (форсирующего) конденсатора Cф, максимальное значение частоты коммутации fк max ключа.
Таблица 1.
Ответ
В качестве транзистора выбираем кремниевый биполярный транзистор с падением напряжения UКЭ=0,2 В и коэффициентом передачи =50.
Рассчитаем значение тока коллектора:
