Выполнить расчет установившегося режима сети

24 июля 2024
Электроника, электротехника, радиотехника

Условие:

Выполнить расчет установившегося режима сети, приведённого на рисунке № 1.

Две параллельные воздушные линии, смонтированные из провода АС 120/19, имеют и имеют протяжённость 100 км.

Подстанция однотрансформаторная с понижающим трансформатором ТРДН 40000/110 в нагрузке распределительной сети 10 кВ.

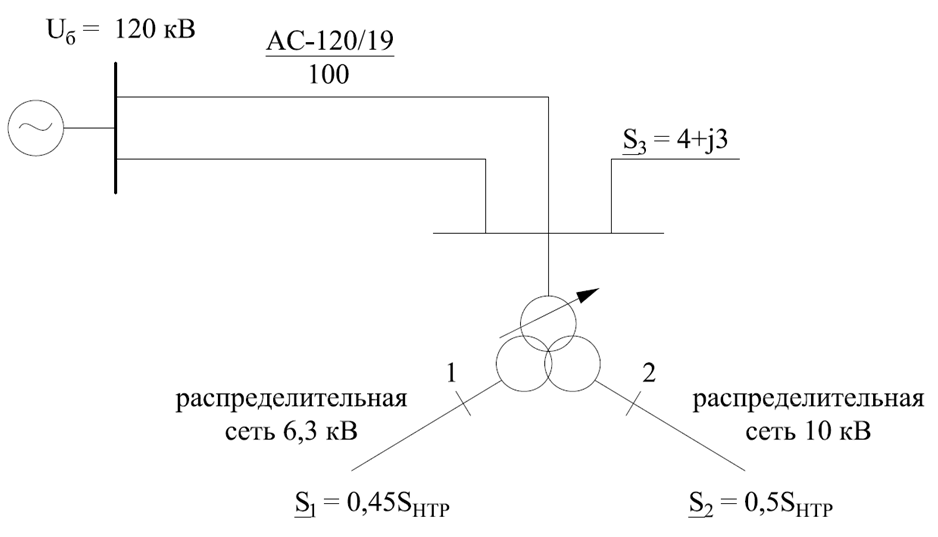

Рис. 1. Исходная электрическая схема сети. Распределительная сеть 10 кВ

МВА; МВА; .

Нагрузка в питающей сети:

МВА

Напряжение базисного угла: 120,0 кВ.

Решение:

1. Трансформатор (ветви 3-4; 4-2; 4-1; 3-0):

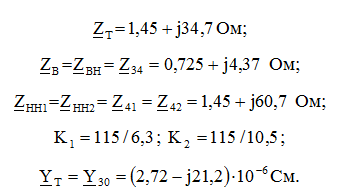

Параметры трансформатора ТРДН-40000/110:

Задача решается итерационным способом. Прямой ход включает определение по току распределение в сети с учетом потерь мощности, а оборотный связан с расчетом напряжений узлов сети.

2. Прямой ход первой итерации:

Для выполнения расчёта по току распределение необходимо задать начальное (исходное) приближена в узла...
