Выполнить расчёт зануления в электрической сети с линейным напряжением 380 В. Электроснабжение осуществляется от силового...

Выполнить расчёт зануления в электрической сети с линейным напряжением 380 В. Электроснабжение осуществляется от силового трёхфазного масляного трансформатора с высшим линейным напряжением 10 кВ.

«Выполнить расчёт зануления в электрической сети с линейным напряжением 380 В. Электроснабжение осуществляется от силового трёхфазного масляного трансформатора с высшим линейным напряжением 10 кВ.»

5 октября 2024
Электроника, электротехника, радиотехника

Условие:

Выполнить расчёт зануления в электрической сети с линейным напряжением 380 В. Электроснабжение осуществляется от силового трёхфазного масляного трансформатора с высшим линейным напряжением 10 кВ и схемой соединения обмоток Y/Yн. Нагрузкой трансформатора является электродвигатель. Электрическая сеть выполнена проводами с медными жилами.

Указания к решению задачи. При решении задачи необходимо привести принципиальную схему и схему замещения. Обосновать выбор сечения нулевого защитного провода. Индуктивными сопротивлениями петли «фаза-ноль» пренебречь. Сечение фазных проводов линии 380 В определяется по току двигателя. В качестве защиты применить плавкие предохранители или автоматические выключатели.

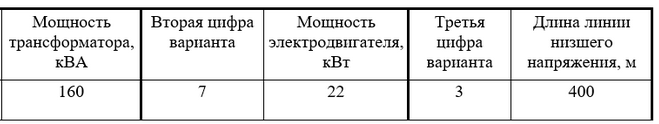

Исходные данные к задаче.

Решение:

Зануление это преднамеренное электрическое соединение открытых проводящих частей электроустановок, не находящихся в нормальном состоянии под напряжением, с глухозаземлённой нейтральной точкой генератора или трансформатора в сетях трёхфазного тока; с глухозаземлённым выводом источника однофазного тока; с заземлённой точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности.

Защитное зануление является основной мерой защиты от поражения электрическим током при возможном прикосновении человека в электроустановках до 1 кВ с глухозаземлённой нейтралью.
