Условие:

Выполнить расчет зануления в электрической сети с линейным напряжением 380 В. Электроснабжение осуществляется от силового трехфазного масляного трансформатора с высшим линейным напряжением 10 кВ и схемой соединения обмоток Y/YH. Нагрузкой траансформатора является электродвигатель. Электрическая сеть выполнена проводами с медными жилами.

Мощность трансформатора – 400 кВА

Мощность электродвигателя – 11 кВт

Длина линии низшего напряжения- 500 м.

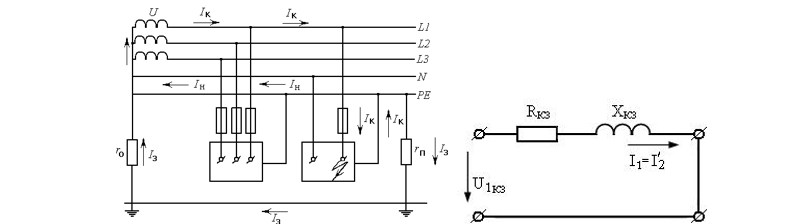

При решении задачи привести принципиальную схему и схему замещения. Обосновать выбор сечения нулевого защитного провода. Индуктивными сопротивления петли «фаза-ноль» пренебречь. Сечение фазных проводов линии 380 В определяется по току двигателя. В качестве защиты применить плавкие предохранители или автоматические выключатели.

Решение:

Зануление представляет собой преднамеренное электрическое соединение с неоднократно заземленным защитным проводником сети нетокопроводящих частей оборудования (например, металлического корпуса), которые могут оказаться под напряжением в результате замыкания электропитания на эти части или корпус.
