Выполнить синтез конечного синхронного тактируемого автомата на примере реализации устройства управления светодиодной гирляндой. Гирлянда должна работать непрерывно в циклическом режиме, выполняя поочередно заданные циклы работы.
- Электроника, электротехника, радиотехника
Условие:
Выполнить синтез конечного синхронного тактируемого автомата на примере реализации устройства управления светодиодной гирляндой. Гирлянда должна работать непрерывно в циклическом режиме, выполняя поочередно заданные циклы работы.
Решение:
1 Описание системы
Количество выходов светодиодов 8.

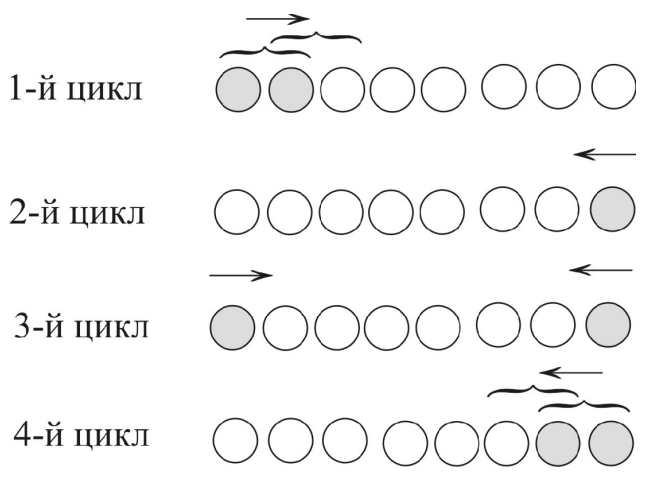

Цикл 1: Бегущий огонь слева направо по два:
в первом такте включены светодиоды №1, №2,
в следующем такте - №2, №3,
потом №3, №4 и т.д. пока не дойдет до последнего светодиода.
Цикл 2: Бегущий огонь справа налево по одному:
в первом такте включен светодиод №8,
в следующем такте - №7
потом №6 и т.д. пока не дойдет до первого светодиода.
Цикл 3: Встречный Бегущий огонь по одному:
в первом такте включены светодиоды №1 и №8,
в следующем такте - №2 и №7,
потом №3 и №6 и т.д. пока не встретятся на середине.
Цикл 4: Бегущий огонь справа налево по два:в первом т...
