Выполнить указанные ниже задания для электрической схемы, изображенной на рисунке 1, по данным таблицы 1: 1. Начертить...

Выполнить указанные ниже задания для электрической схемы, изображенной на рисунке 1, по данным таблицы 1: 1. Начертить электрическую схему и записать исходные данные в соответствии с вариантом.

«Выполнить указанные ниже задания для электрической схемы, изображенной на рисунке 1, по данным таблицы 1: 1. Начертить электрическую схему и записать исходные данные в соответствии с вариантом.»

14 февраля 2025
Электроника, электротехника, радиотехника

Условие:

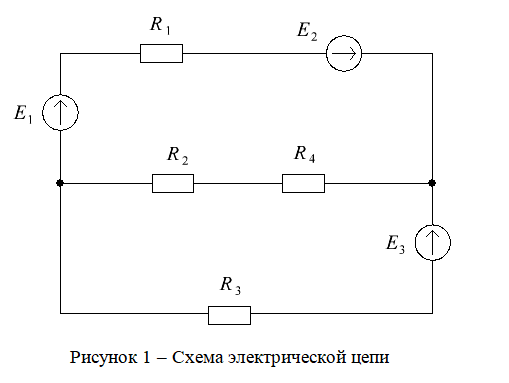

Выполнить указанные ниже задания для электрической схемы, изображенной на рисунке 1, по данным таблицы 1:

1. Начертить электрическую схему и записать исходные данные в соответствии с вариантом.

2. Записать систему уравнений по первому и второму законам Кирхгофа, необходимую для определения токов в ветвях системы.

3. Определить напряжения в узлах методом узловых напряжений, предварительно упростив схему.

4. Проверить правильность решения, применив первый закон Кирхгофа.

5. Составить уравнение баланса мощности и проверить его.

6. Построить в масштабе потенциальную диаграмму для внешнего контура.

Таблица 1 – Исходные данные

Решение:

1. Составим систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Схема электрической цепи, изображенная на рисунке 1, содержит 2 узла и 3 ветви. Для определения токов в ветвях исходной цепи по законам Кирхгофа необходимо составить: n - 1 = 1 уравнение по первому закону, где n количество узлов в цепи; m = 2 уравнения по второму закону, где m количество независимых контуров. Выбираем на схеме условно-положительные направления токов в ветвях (см. рис. 2).
