Условие задачи
1. Изобразите упрощенные структурные схемы кодера и декодера взвешивания.
2. Выполните операции кодирования/декодирования постоянного напряжения U для каждого из двух случаев:
• кодек линейный, 12-разрядный;
• кодек нелинейный со стандартной характеристикой типа А.
Рассчитайте абсолютную и относительную ошибки квантования.
Представьте результаты кодирования в виде электрических сигналов (в формате БВН).
Величину напряжения и шаг квантования находят по формулам:
U= 111 + 20(AB) = 111 + 20х45 = 1011 мВ;
δ = 1 + В/10 = 1 + 5/10 = 1,5 мВ.
(Для нелинейного кодека δ - минимальный шаг).
3. Рассчитайте и постройте зависимость защищенности речевого сигнала от помехи равномерного квантования на выходе m-разрядного кодека при изменении относительного уровня сигнала в динамическом диапазоне от -20 дБ до нуля децибел относительно порога перегрузки.
Разрядность кодека вычисляют по формуле m = 6 + В = 6 + 5 = 11.
Ответ
Упрощенные схемы кодера и декодера взвешивания представлены на рисунках 1 и 2.
Рисунок 1. Структурная схема кодера взвешивания

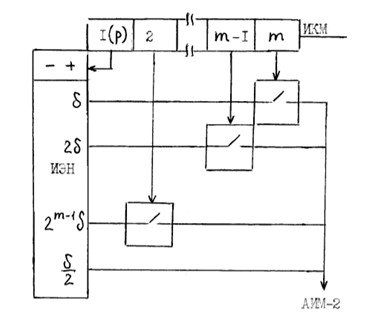

Рисунок 2. Структурная схема декодера взвешивания
Операция кодирования посто...
