Условие:

Короткие замыкания в системах электроснабжения.

Вариант 9.1

Выполните проверку кабеля с бумажно-масляной изоляцией сечением s на напряжение U_ном, на термическую стойкость току короткого замыкания I_∞, если время действия тока КЗ , а также определите температуру проводника в момент отключения тока КЗ. Если заданный кабель не прошел проверку по термической стойкости к току КЗ, разработайте предложения по сохранению в работе кабеля заданного сечения. В нормальном режиме по кабелю протекает ток равный I_нагр (ток определяется из значения длительно допустимого тока I_д.д. для заданного кабеля).

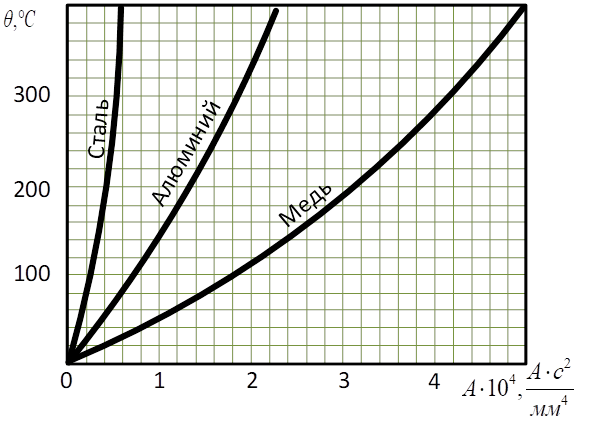

Рис. 1. Кривые нагрева токоведущих частей, изготовленных из различных материалов

Таблица 1.1

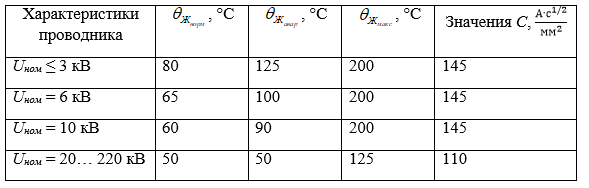

Допустимые температуры токоведущих жил медных проводников для кабелей с бумажно-масляной изоляцией

Таблица 1.2

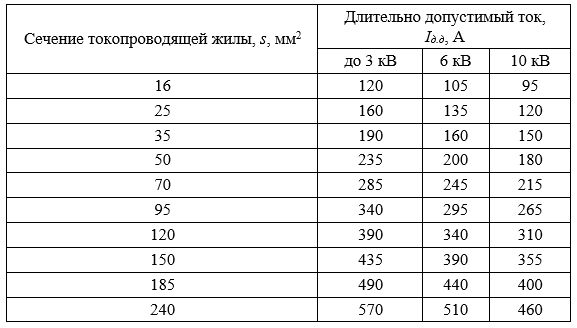

Длительно допустимый ток для трехжильных кабелей с медными жилами и бумажно-масляной изоляцией

Решение:

1. Для заданного кабеля необходимо определить согласно ПУЭ или согласно таблице 1.2 длительно допустимый ток а также допустимую температуру жил кабеля в нормальном режиме .
