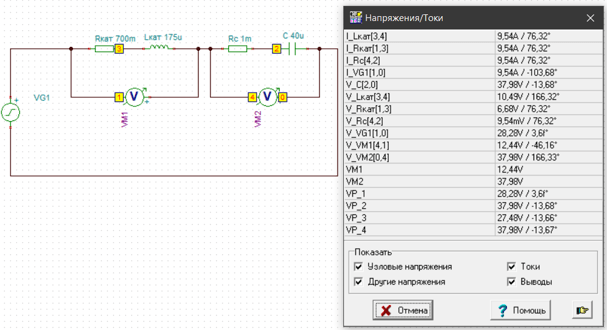

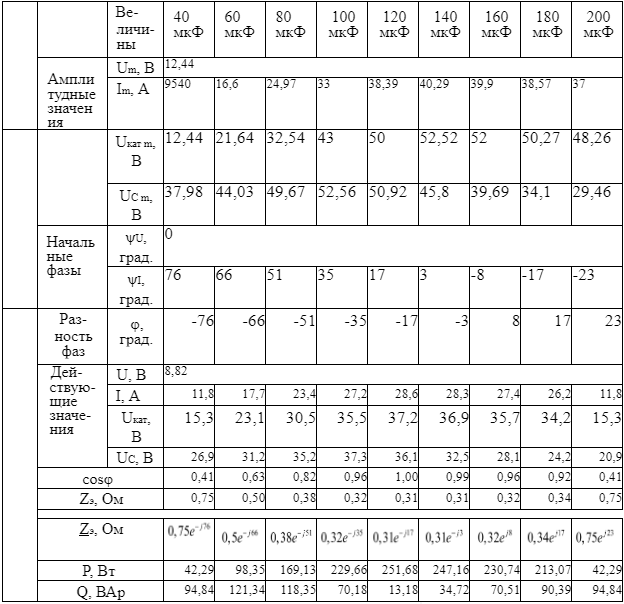

Выполните работу на тему: Резонансы напряжений и токов в цепях синусоидального тока. Цель работы: исследование цепей синусоидального тока, содержащих соединенные параллельно или последовательно индуктивные и емкостные элементы.

Для электрической цепи, схема которой изображена на рисунке 3, выполнить следующее: -       составить в общем виде уравнения токов ветвей, уравнения токов связи и уравнения узловых напряжений;

К зажимам цепи однофазного переменного тока приложено напряжение U. (рис. 16). Величины сопротивлений цепи r1, r2, XL1, XL2, Xс1, Xс2 приведены в таблице вариантов.

Исходные данные: E=200B; L=1мГн=10-3Гн; C=10мкФ=10·10-6Ф; R1=10Ом; R2=10Ом; R3=50Ом; R4=30Ом. Схема представлена на рисунке 1.
