Выполните работу на тему: Волны в волноводах. Цель работы: изучение свойств волн в волноводах; измерение коэффициентов отражения от различных нагрузок волновода.
- Электроника, электротехника, радиотехника
Условие:
Выполните работу на тему:
Волны в волноводах
Цель работы: изучение свойств волн в волноводах; измерение коэффициентов отражения от различных нагрузок волновода.

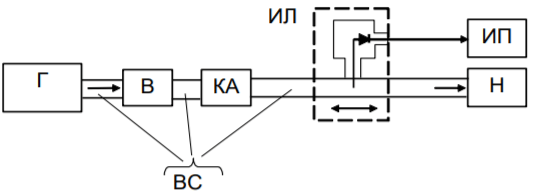

Г - генератор
В - Ферритовый вентиль
КА - Калиброванный аттенюатор
ВС - Волноведущая структура
ИЛ - Устройство измерительной линии
Н - Нагрузка
Порядок выполнения работы
1. Нахождение условных концов линии и длины волны в волноводе.
2. Измерение коэффициента отражения от нагрузок.
3. Исследование коэффициента отражения подвижной нагрузки.
4. Исследование продольного распределения поля нераспространяющейся волны.
Решение:
Экспериментальные результаты.
1. Нахождение условных концов линии и длины волны в волноводе.
f = 9,330 ГГц, a = 23 мм, b = 10 мм
Длина волны в свободном пространстве: =33,33 мм
