Условие задачи
Выпрямитель подключен к сети с напряжением U1=220 В.
По заданным значениям сопротивления нагрузки
RН= Rd=2 кОм=2∙103 Ом
и среднего тока нагрузки IН= Id=140 мА=140∙10-3 А
определить коэффициент трансформации трансформатора КТР и необходимые параметры выпрямительных полупроводниковых диодов, выбрать соответствующий тип диода из таблицы.

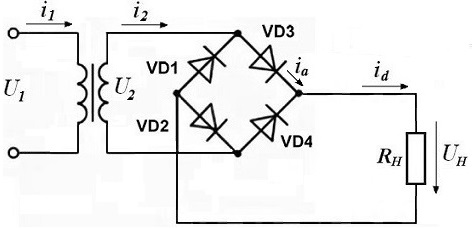

Рис.1. Схема выпрямителя
Ответ
Находим среднее значение выпрямленного напряжения
UН = Ud = Id ∙ Rd =140∙10-3 ∙ 2∙103 = 280 В;
действующее значение напряжения на вторичной обмотке трансформатора
U2 = 1,11∙U...
