Выведите формулы для расчёта сопротивлений резисторов R1, R2 и R3 многопредельного шунта для расширения пределов измерения магнито-электрического микроамперметра (см. схему на рис. 1) с током полного отклонения IА и внутренним сопротивлением Ra. Новые

«Выведите формулы для расчёта сопротивлений резисторов R1, R2 и R3 многопредельного шунта для расширения пределов измерения магнито-электрического микроамперметра (см. схему на рис. 1) с током полного отклонения IА и внутренним сопротивлением Ra. Новые»
  • Электроника, электротехника, радиотехника

Условие:

Выведите формулы для расчёта сопротивлений резисторов R1, R2 и R3 многопредельного шунта для расширения пределов измерения магнито-электрического микроамперметра (см. схему на рис. 1) с током полного отклонения IА и внутренним сопротивлением Ra. Новые пределы измерения токов: I1, I2 и I3 (I1 < I2 < I3). Рассчитайте значения сопротивлений шунтирующих резисторов R1, R2 и R3. Исходные данные для расчёта приведены в табл. 1. Сопротивление RА примите равным 200N Ом. Определите цену деления C и чувствительность S прибора на каждом пределе измерения.

Рисунок 1 – Схема многопредельного амперметра

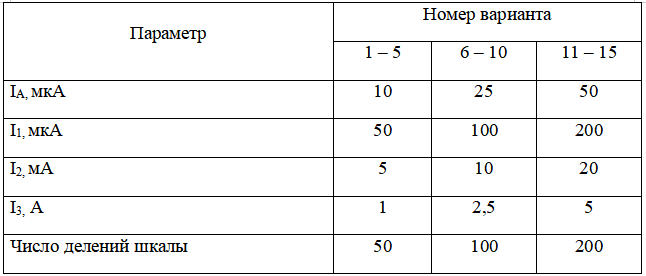

Таблица 1 – Исходные данные

Дано: IА =10  мкА; I1 =50 мкА; I2 =5 мА; I3 =1 А;  K=50;  RA = 200*10=2000 Ом

Найти:

1. Вывести формулу для расчета R1,R2,R3

2. Найти: R1,R2,R3

3. Определите цену деления C и чувствительность S прибора

Решение:

1. Для расчета шунтов применяем общую формулу при любом числе пределов измерения

,

где i количество пределов измерения тока

Значения n вычисляем по формуле:

Запишем формулу для расчета R1
