Дано: E1 = 40 В, E2 = 10 В, R1 = 6 Ом, R2 = 10 Ом, R3 = 8 Ом, R4 = 5 Ом, R5 = 1 Ом. Найти: I1, I2, I3, I4, I5, I6.

Решение.

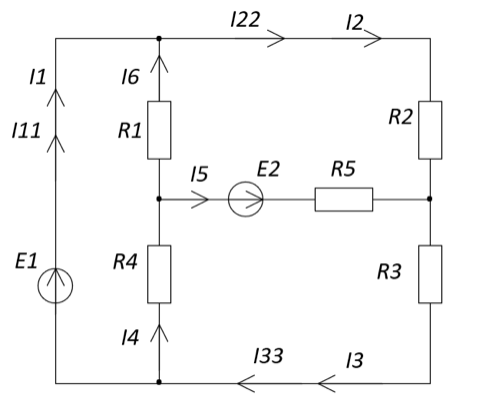

Обозначим на схеме (см. рисунок 1) направления контурных токов I11, I22 и I33 и действительных токов I1, I2, I3, I4, I5 и I6. В качестве контуров возьмём три внутренние ячейки цепи.

Рисунок 1 схема с направлениями контурных и действительных токов

Составим систему уравнений, согласно методу контурных токов:
